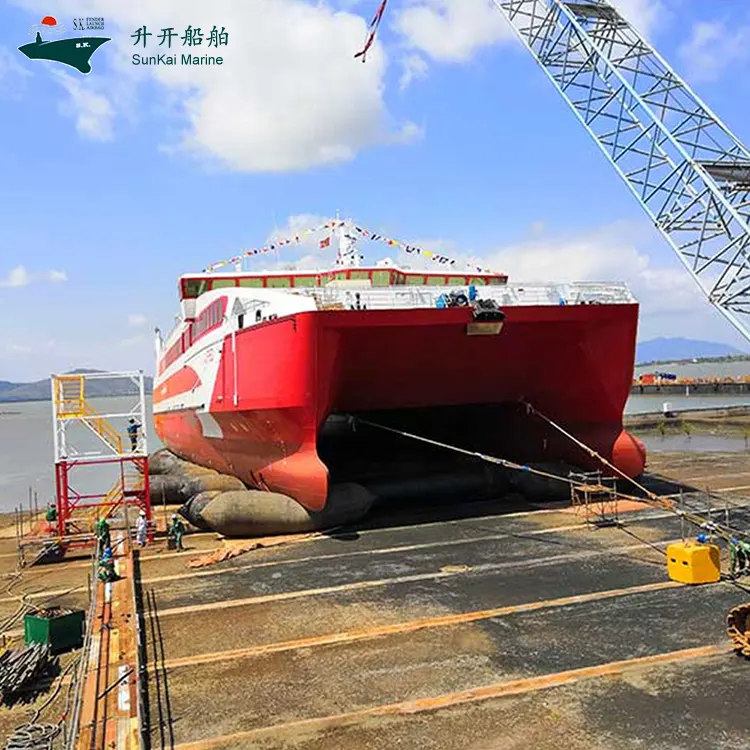

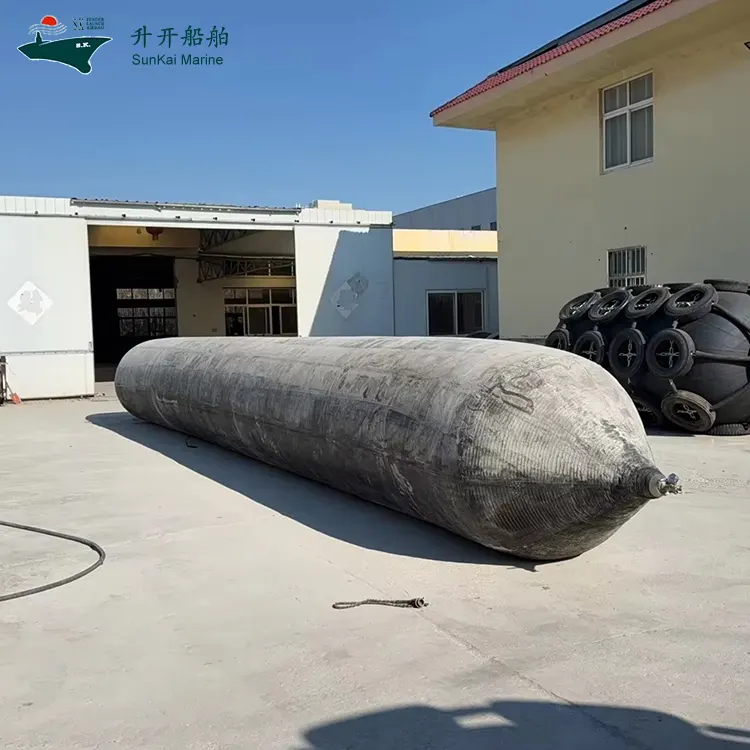

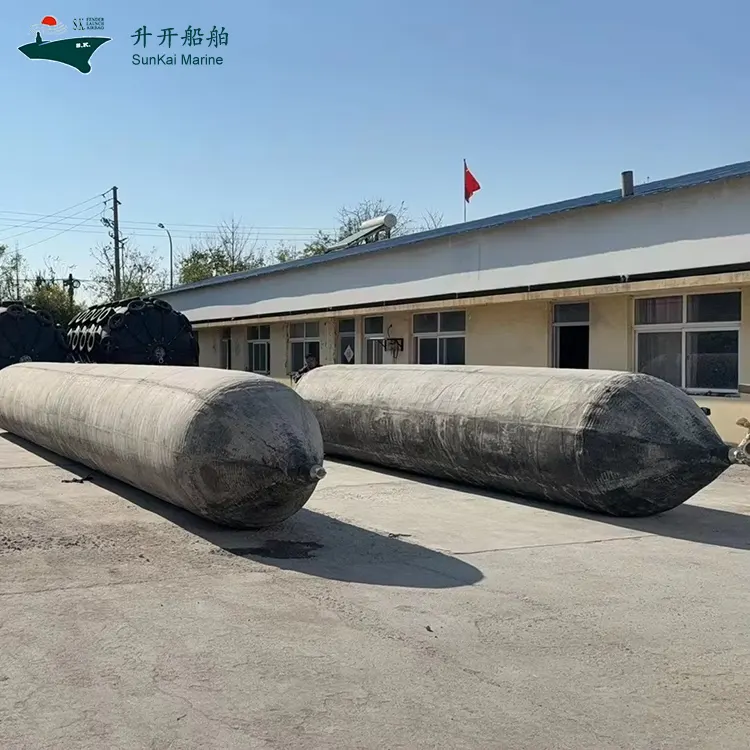

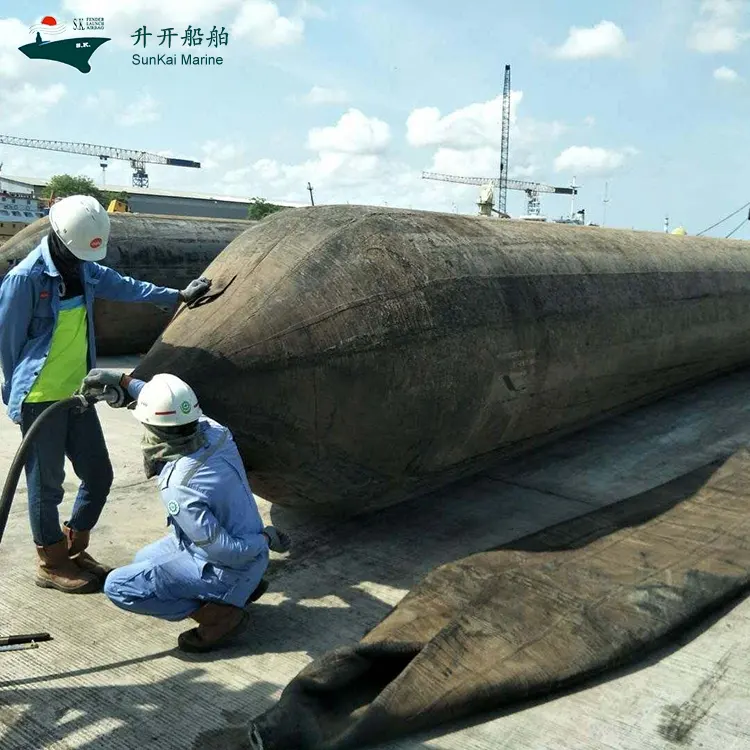

الوسادة الهوائية القابلة للنفخ لإصلاح السفن عبارة عن جهاز أسطواني مرن للحمل مصنوع من مطاط عالي القوة وسلك إطار صناعي، باستخدام الهواء المضغوط كوسيلة للعمل. عند نفخها، فإنها تشكل أسطوانة صلبة توفر دعمًا متدحرجًا منخفض الاحتكاك بين هيكل السفينة والأرض، مما يتيح عمليات إطلاق السفينة وسحبها ونقلها ورسوها ورسوها.
بالمقارنة مع طرق إطلاق السفن التقليدية مثل انزلاقات الجاذبية والأحواض الجافة العائمة ورفع الرافعات، يتطلب هذا المنتج الحد الأدنى من البنية التحتية، ويوفر المرونة التشغيلية، ويضمن السلامة وإمكانية التحكم، وقابل لإعادة الاستخدام. لقد أصبحت المعدات المفضلة لأحواض بناء السفن الصغيرة والمتوسطة الحجم وشركات إصلاح السفن في جميع أنحاء العالم.
المواصفات الرئيسية لسلسلة المنتجات هذه. يمكن تخصيص أحجام أخرى عند الطلب.
|
نموذج |
القطر (م) |
الحرف الأول. الصحافة (كيلو باسكال) |
الصحافة المقدرة (كيلو باسكال) |
القدرة (كيلو نيوتن / م) |
الحد الأدنى للانفجار (كيلو باسكال) |
|
واي بي-3 |
0.8 |
25 |
130 |
114 |
390 |
|
YB-4 |
1.0 |
18 |
100 |
110 |
300 |
|
YB-5 |
1.2 |
15 |
85 |
112 |
260 |
|
واي بي-6 |
1.5 |
13 |
70 |
115 |
210 |
|
YB-7 |
1.8 |
16 |
90 |
178 |
270 |
|
واي بي-8 |
2.0 |
14 |
80 |
185 |
240 |
|
واي بي-9 |
2.5 |
10 |
60 |
200 |
180 |
الرفع المرن: التحكم بدقة في ارتفاع الحاملة وصلابتها عن طريق ضبط ضغط النفخ، والتكيف مع أنواع السفن المختلفة وظروف التشغيل.
انخفاض الاعتماد على البنية التحتية: لا حاجة إلى أحواض جافة أو ممرات انزلاقية باهظة الثمن؛ مطلوب فقط الأرض المسطحة أو منحدر الشاطئ، ومناسب بشكل خاص لأحواض بناء السفن الصغيرة والمتوسطة الحجم ومواقع العمل المؤقتة.
كفاءة تشغيلية عالية: من الإعداد إلى الانتهاء من الإطلاق/السحب، يستغرق عادةً بضع ساعات فقط، وهو أسرع بكثير من عمليات الحوض الجاف التقليدية، مما يؤدي إلى تقصير دورات إصلاح وبناء السفن بشكل كبير.
أداء التخزين المؤقت الآمن: توفر الوسائد الهوائية المطاطية قدرة تخزين مؤقت مرنة ممتازة، وتمتص التأثيرات والاهتزازات بشكل فعال أثناء العمليات، وتحمي هيكل الهيكل من التلف.
اقتصاد متميز: يمكن إعادة استخدامه لمدة 200-300 دورة، وتكلفة الاستخدام الفردي أقل بكثير من استئجار الحوض الجاف أو صيانة المزلق، مما يقلل بشكل كبير من تكاليف البنية التحتية لإصلاح السفن وبناءها.
القدرة على التكيف البيئي القوي: يمكن استخدامها في بيئات مائية مختلفة بما في ذلك السواحل البحرية والأنهار الداخلية والبحيرات، والتكيف مع الظروف الأرضية المختلفة مثل الرواسب والشعاب المرجانية والخرسانة.
1. التحكم الدقيق في ضغط التشغيل؛ لا تتجاوز أبدًا ضغط العمل المقدر المحدد على لوحة اسم المنتج، لأن الضغط الزائد قد يؤدي إلى تمزق الوسادة الهوائية.
2. يجب أن تكون الأسطح الأرضية والبدنية الملامسة للوسائد الهوائية خالية من الأجسام الحادة البارزة مثل أطراف حديد التسليح أو الحجر المسحوق أو نتوءات، لمنع ثقب الجلد المطاطي.
3. تجنب الالتواء على طول اتجاه طول الوسادة الهوائية، حيث أن الالتواء يسبب إجهادًا غير متساوٍ للسلك ويقلل من سعة التحميل وعمر الخدمة.
4. بعد النفخ، تجنب تأثيرات الحمل المركزة؛ عند رفع السفن، استخدم القوة بالتساوي لمنع الوسائد الهوائية الفردية من تحمل الأحمال المركزة المفرطة.
5. يجب أن يكون التضخم بطيئا وموحدا. يجب نفخ الوسائد الهوائية المتعددة بالتناوب لضمان رفع الهيكل بشكل ثابت، وتجنب الميل والانزلاق.
6. قبل الاستخدام، افحص مظهر الوسادة الهوائية بحثًا عن الخدوش والانتفاخات والتصفيح وفحص الصمامات المعدنية للتأكد من سلامتها؛ معالجة المشكلات على الفور أو استبدالها.
7. بعد الاستخدام في مياه البحر أو البيئات الموحلة، اشطف سطح الوسادة الهوائية على الفور بالماء النظيف لإزالة الملح والرواسب، ومنع التآكل والتآكل.
8. يحفظ بعيداً عن مصادر الحرارة واللهب المكشوف والأحماض والقلويات والزيوت والمذيبات العضوية. تجنب أشعة الشمس المباشرة والتعرض لفترات طويلة للأشعة فوق البنفسجية.
في الاستخدام العملي للوسائد الهوائية البحرية، قد تؤدي العمليات الخاطئة التالية إلى مخاطر تتعلق بالسلامة أو تلف المنتج. يرجى تجنبها:
خطأ X: التضخم المفرط الضغط
التحقق من: صحيح: يتم النفخ بشكل صارم لكل لوحة اسم المنتج وخطة التشغيل؛ استخدام مقاييس الضغط المعايرة للرصد؛ يتم النفخ على مراحل، مما يضمن أن انحراف الضغط لكل وسادة هوائية لا يتجاوز +/-10%.
خطأ X: لم يتم مسح الأجسام الحادة الموجودة على الأرض
التحقق: صحيح: قم بإزالة الحجارة المكسرة ونهايات حديد التسليح والشظايا المعدنية وغيرها من الأشياء الحادة من الممرات والمنحدرات قبل العمليات؛ وضع حصائر مطاطية أو ألواح فولاذية للحماية إذا لزم الأمر.
خطأ X: كمية الوسادة الهوائية غير كافية
الفحص: صحيح: قم بحساب الكمية المطلوبة بدقة استنادًا إلى وزن السفينة وسعة الوسادة الهوائية الفردية، مع التأكد من أن الحمل الفعلي على كل وسادة هوائية لا يتجاوز 70% من القيمة المقدرة، بالإضافة إلى 1-2 وحدات احتياطية.
خطأ X: سرعة الجر المفرطة
التحقق: صحيح: التحكم في سرعة حركة السفينة في حدود 3-5 أمتار في الدقيقة؛ تجنب التوقف والبدء المفاجئ لمنع التحميل الزائد المحلي أو انزلاق الوسائد الهوائية بسبب تأثير القصور الذاتي.
خطأ X: التخزين بدون تنظيف بعد الاستخدام
التحقق من: الصحيح: اشطفه جيدًا بالماء النظيف بعد كل استخدام، ثم جففه ثم ضع بودرة التلك، وخزنه مع نفخ الضغط المنخفض، وتجنب تآكل الرواسب والتآكل الناتج عن الملح.
خطأ X: إهمال الفحص الدوري
تحقق: صحيح: قم بإنشاء سجل استخدام الوسادة الهوائية؛ فحص المظهر قبل وبعد كل استخدام؛ إجراء اختبار محكم الإغلاق كل 3 أشهر؛ إجراء فحص شامل للأداء سنويًا.
خطأ X: تفريغ الهواء باستخدام كائنات حادة
التحقق من: الصحيح: تفريغ الهواء ببطء من خلال تركيبات الصمام؛ لا تستخدم أبدًا السكاكين أو الأدوات الحادة للثقب من أجل الانكماش، لأن ذلك قد يسبب ضررًا لا يمكن إصلاحه.
طريقة التغليف:
بعد اجتياز الفحص، تخضع المنتجات لعملية التعبئة والتغليف التالية:
· قم بنفخ الجزء الداخلي بهواء منخفض الضغط بمقدار 0.02 ميجا باسكال تقريبًا للحفاظ على الشكل الأسطواني ومنع تشوه الطي.
· ضع بودرة التلك بالتساوي على السطح الخارجي لمنع التصاق المطاط.
· يتم لفها بالكامل بقطعة قماش سميكة منسوجة مقاومة للماء أو غشاء PVC مقاوم للماء لمنع الرطوبة والتلوث أثناء النقل.
· قم بلف الصمامات المعدنية ومكونات الصمامات بشكل فردي بغشاء فقاعي للحماية من أضرار الاصطدام.
· اعتمادًا على الكمية والأبعاد، اختر تثبيت المنصات الخشبية أو شحن الحاويات السائبة.
الشحن والتسليم:
يتم شحن طلبات النماذج القياسية في غضون 7-15 يومًا بعد التأكيد؛ يتم شحن النماذج المخصصة خلال 15-30 يومًا. التسليم المحلي عبر الخدمات اللوجستية المهنية إلى المصنع؛ الشحن الدولي متاح عبر حاوية كاملة/شحن بحري LCL أو شحن جوي سريع. تشتمل كل شحنة على شهادة المنتج وتقرير الفحص ودليل المستخدم ودليل الصيانة.
س1: كيفية ترتيب الوسائد الهوائية لسحب السفينة؟
A1: ضع الوسائد الهوائية بشكل عمودي على محور الهيكل، على مسافة 3-5 أمتار على طول السفينة. استخدم أولاً وسائد هوائية للرفع لرفع السفينة، ثم أدخل وسائد هوائية متدحرجة، واستخدم الجر بالرافعة لسحب السفينة إلى منطقة الإصلاح. الحفاظ على مستوى السفينة.
س2: هل يمكن للوسائد الهوائية دعم السفن على الأرض على المدى الطويل؟
ج2: لا يُنصح بالاعتماد الكامل على دعم الوسادة الهوائية على المدى الطويل (أكثر من 30 يومًا). قم بتركيب دعامات صلبة مثل الكتل الخشبية أسفل الهيكل، مع استخدام الوسائد الهوائية كمساعد فقط، لتجنب إجهاد المطاط الناتج عن الضغط لفترة طويلة.
س3: هل يجب أن تظل الوسائد الهوائية منتفخة أثناء عملية الإصلاح؟
ج3: إذا كانت السفينة مدعومة بوسائد هوائية، فحافظ على حالة النفخ وتحقق من الضغط بانتظام. في حالة تركيب دعامات صلبة، يمكن تفريغ الوسائد الهوائية وإزالتها للصيانة. أعد النفخ بعد الإصلاح للتشغيل.
س 4: ما هي الملحقات المضمنة في التسليم القياسي؟
ج4: يشمل التسليم القياسي: هيكل الوسادة الهوائية، والصمام المعدني ومجموعة الصمامات الكروية (مثبتة مسبقًا)، ومقياس الضغط، وخرطوم النفخ (5 أمتار)، وشهادة المنتج، وتقرير الفحص، ودليل المستخدم، ودليل الصيانة.
